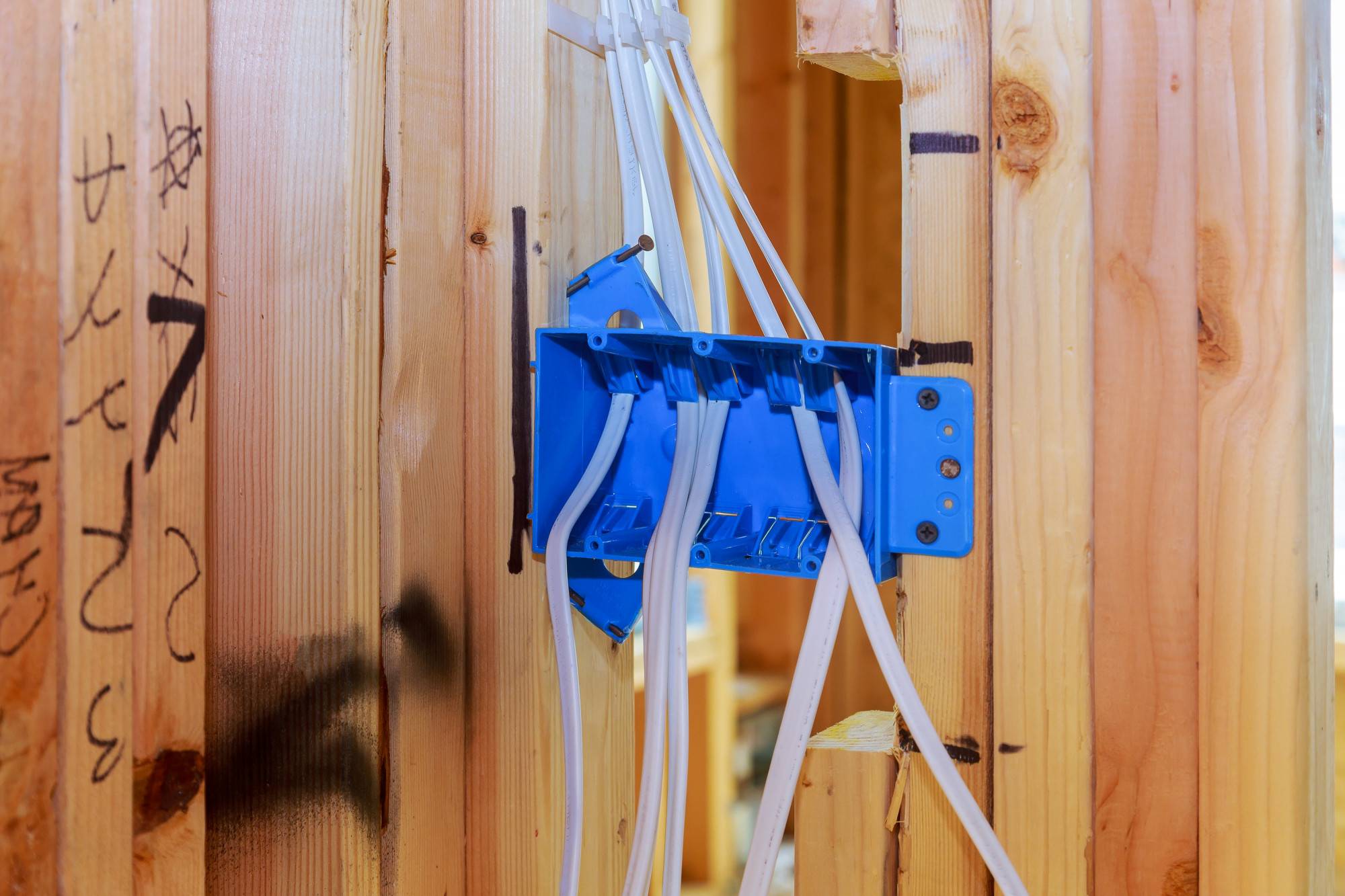

Jak zamontować kable w ścianie bez ryzyka uszkodzeń?
Jak zamontować kable w ścianie bez ryzyka uszkodzeń? Najpierw wybierz przewód dopuszczony do montażu w ścianie, poprowadź go wyłącznie w strefach bezpiecznych pionowych lub poziomych i zapewnij trwałą ochronę mechaniczną wszędzie tam, gdzie przewód może zostać przewiercony, przybity lub zgnieciony [1][2][3][4][5][6][7]. Przed wierceniem i bruzdowaniem sprawdź przebieg innych instalacji oraz elementów konstrukcyjnych wykrywaczem, a następnie mocuj i podpieraj kabel zgodnie z wymaganymi odstępami, aby uniknąć przetarć i zgnieceń [3][8][6].
Czym są strefy bezpieczne i dlaczego decydują o bezawaryjnym montażu?
Strefa bezpieczna to obszar ściany, w którym przewody prowadzi się tak, aby ich przebieg był przewidywalny i możliwy do bezpiecznego zlokalizowania podczas późniejszych prac montażowych [1][4]. W praktyce oznacza to trasy pionowe lub poziome wzdłuż wyznaczonych pasów, a nie prowadzenie najkrótszą drogą po skosie [1][4].
W wytycznych IET oraz BS 7671 przewidziano m.in. strefy o szerokości 150 mm przy narożnikach, suficie i podłodze, a także pionowe pasy bezpośrednio nad i pod osprzętem takim jak gniazda lub łączniki [1][4]. Trzymanie się tych stref zmniejsza ryzyko przypadkowego przewiercenia kabla podczas wiercenia otworów w ścianie [1][4].
Poza strefami bezpiecznymi konieczna staje się ochrona mechaniczna i czytelne oznaczenie trasy, ponieważ przewód jest tam mniej przewidywalny i bardziej narażony na uszkodzenia [1][4][5].
Jak wybrać właściwy typ przewodu do montażu w ścianie?
Do prowadzenia kabli w ścianie używaj wyłącznie przewodów z formalnym oznaczeniem dopuszczenia do instalacji w przestrzeniach ukrytych. Taki przewód spełnia wymagania w zakresie izolacji, rozprzestrzeniania płomienia i kompatybilności z systemami zabudowy [2][3][7].
Standardowe przewody zasilające, przedłużacze i luźne kable, które nie mają klasyfikacji in-wall, nie powinny być ukrywane w ścianach, ponieważ nie są projektowane do pracy w takich warunkach i zwiększają ryzyko pożarowe oraz elektryczne [7]. Właściwy dobór typu kabla ma bezpośredni wpływ na bezpieczeństwo całej instalacji [2][3][7].
Pojęcie instalacji in-wall oznacza prowadzenie przewodu w przestrzeni konstrukcyjnej, a nie po powierzchni ściany, co wymaga zgodności z odpowiednimi przepisami oraz stosowania właściwych puszek i osprzętu [3][9][7].
Jak zaplanować trasę kabla w ścianie krok po kroku?
Najpierw wyznacz trasę w pionowych lub poziomych strefach bezpiecznych, zgodnie z zasadą przewidywalności przebiegu przewodu [1][4]. Następnie skontroluj, czy trasa nie koliduje z istniejącymi instalacjami elektrycznymi, wodnymi lub gazowymi oraz z elementami nośnymi. Użyj wykrywacza przewodów i elementów konstrukcyjnych, aby potwierdzić brak kolizji [3].
Do precyzyjnego wytyczenia przebiegu używaj miarki i poziomicy, aby utrzymać prostoliniowość w pionie i poziomie, co podnosi bezpieczeństwo lokalizacji przewodów w przyszłości [3][4]. Jeżeli odcinek musi wyjść poza strefę bezpieczną, zaplanuj ochronę mechaniczna przewodu w osłonie o odpowiedniej odporności na przebicia [1][5].
Podczas przeciągania kabla ogranicz zagięcia i unikaj ostrych kątów, a siłę naciągu utrzymuj umiarkowaną, aby nie uszkodzić płaszcza izolacji [3].
Jak prowadzić i zabezpieczyć przewody przez elementy konstrukcyjne bez ryzyka przebicia?
Dla przewodów przechodzących przez elementy konstrukcyjne istotny jest minimalny odstęp 32 mm od krawędzi słupka. Jeśli nie da się go zachować, należy zastosować stalową płytkę ochronną o grubości 1,6 mm, która zabezpiecza przed przebiciem gwoździem lub wkrętem [6]. Ta zasada ogranicza ryzyko uszkodzeń wynikających z małego marginesu materiału wokół przewodu [6].
Im mniejsza odległość przewodu od krawędzi drewna lub metalu, tym większa potrzeba solidnej ochrony mechanicznej w postaci rur, peszli lub płyt osłonowych, aby wykluczyć uszkodzenie podczas mocowania okładzin lub montażu wyposażenia [5][6].
Przewody należy prowadzić i podpierać w regularnych odstępach. Jedno z często przywoływanych wymagań to maksymalny odstęp podparcia 4,5 ft, czyli 54 cale między punktami mocowania. Dodatkowo mocuje się kabel w odległości do 8 cali, czyli około 203 mm od puszki bez zacisków wewnętrznych, lub do 12 cali, czyli około 305 mm, gdy puszka ma zaciski wewnętrzne [6]. W puszce pozostawia się zapas wolnego przewodu 6 cali, około 152 mm, aby zapewnić właściwe i bezpieczne połączenia [10][6].
Poprawne mocowanie ogranicza przemieszczanie się przewodu, zmniejsza ryzyko ocierania o ostre krawędzie oraz zapobiega zgniataniu przez elementy zabudowy, co jest wymogiem prawidłowego wykonania mechanicznego robót instalacyjnych [8][6].
Na czym polega ochrona mechaniczna i kiedy jest konieczna?
Ochrona mechaniczna to zestaw środków, które zabezpieczają kabel przed uszkodzeniem mechanicznym, w tym przebiciem przez gwoździe, wkręty lub wiertła oraz przed zgniataniem w przegrodach [1][5][6]. Realizuje się ją przy użyciu rur osłonowych, peszli, kanałów oraz osłon metalowych lub tworzywowych o odpowiedniej odporności na przebicie [1][5][6].
Poza strefami bezpiecznymi osłona jest obowiązkowa, ponieważ przewód staje się trudniejszy do przewidzenia i częściej trafiany podczas wiercenia. W takich odcinkach znaczenie ma także wyraźne oznaczenie trasy, aby ułatwić późniejszą identyfikację i ograniczyć ryzyko niekontrolowanych ingerencji [1][4][5].
Przy wykonywaniu bruzd należy zachować umiar co do głębokości i szerokości, tak aby nie osłabić przegrody i jednocześnie pozostawić miejsce na odpowiednią osłonę kabla, co sprzyja trwałej ochronie przed uszkodzeniami [5].
Gdzie nie wolno prowadzić kabli i czego bezwzględnie unikać?
Nie wolno ukrywać w ścianach przewodów, które nie są formalnie przeznaczone do montażu in-wall. Dotyczy to standardowych przewodów zasilających, przedłużaczy i luźnych kabli bez odpowiedniej klasyfikacji, które niosą podwyższone ryzyko pożarowe i elektryczne [7].
Należy unikać ostrych zagięć i nadmiernego naprężania przewodów podczas przeciągania, ponieważ prowadzi to do mikropęknięć izolacji i obniża żywotność instalacji [3]. Ryzyko zwiększa również prowadzenie trasy blisko krawędzi elementów nośnych bez zachowania minimalnych odstępów lub bez płyt osłonowych, co może skutkować przebiciem podczas mocowania wykończeń [6].
Przed wierceniem zawsze sprawdź obecność innych instalacji oraz położenie elementów konstrukcyjnych wykrywaczem, co pozwala uniknąć uszkodzeń i zagrożeń dla zdrowia oraz mienia [3]. Dodatkowo należy utrzymywać poprawne wykonanie mechaniczne prac, aby zapobiegać tarciu i zgnieceniom przewodu w trakcie oraz po zakończeniu montażu [8].
Kiedy i jakie akcesoria instalacyjne stosować, aby zwiększyć bezpieczeństwo montażu?
Stosuj puszki instalacyjne i osprzęt zgodne z przeznaczeniem do montażu w ścianie. Zapewniają one odpowiednią przestrzeń na łączenia, możliwość właściwego mocowania oraz kompatybilność z systemami zabudowy [2][9].
Jako elementy ochronne wykorzystuj rury osłonowe, peszle i kanały dobrane do warunków pracy oraz ewentualnie płytki stalowe nad strefami zagrożonymi przebiciem. W ten sposób utrzymasz ciągłość izolacji i zredukujesz ryzyko przypadkowego uszkodzenia [1][5][6].
Do planowania i kontroli stosuj wykrywacz przewodów i elementów konstrukcyjnych, a także miarkę i poziomicę, co pozwala utrzymać przebieg w strefach pionowych i poziomych oraz zachować wymaganą geometrię trasy [3][4].
Co oznacza zgodność z przepisami i jak wpływa na bezpieczeństwo instalacji?
Prawidłowe zamontowanie kabli w ścianie wymaga zgodności z uznanymi standardami i przepisami, które precyzują m.in. strefy prowadzenia, dopuszczalne typy przewodów, odstępy mocowań oraz środki ochrony mechanicznej [1][4][6]. Zastosowanie przewodów dopuszczonych do montażu w ścianie i właściwego osprzętu ogranicza zagrożenia pożarowe i elektryczne, a jednocześnie ułatwia serwis oraz późniejsze prace wykończeniowe [2][3][7].
Przestrzeganie zasad odległości od krawędzi elementów nośnych, właściwego podparcia i pozostawienia zapasu przewodu w puszkach przekłada się na trwałość, serwisowalność i bezpieczeństwo całej instalacji, eliminując typowe przyczyny awarii jak przetarcia, zgniatanie i przebicia [10][6].
Jak uniknąć uszkodzeń podczas wiercenia i montażu osprzętu?
Przed wykonaniem otworów prześledź trasę przewodów w strefach bezpiecznych i potwierdź brak kolizji z innymi instalacjami wykrywaczem, co minimalizuje ryzyko przewiercenia lub uszkodzenia infrastruktury krytycznej [1][3][4]. Podczas wykonywania przepustów zachowaj odpowiednią głębokość i odległość od krawędzi elementów, zgodnie z wymaganiami, a w razie konieczności wzmocnij strefy narażone płytkami stalowymi [6].
Na odcinkach narażonych na przebicia lub zgniatanie zastosuj rury osłonowe, peszle bądź kanały o wymaganej odporności, a po ułożeniu przewody podeprzyj i zamocuj w zadanych odstępach, aby zapobiec przemieszczaniu i ocieraniu się o ostre krawędzie [1][8][5][6]. Kontroluj promienie gięcia i siłę wciągania przewodów, żeby nie naruszyć ich płaszcza izolacyjnego [3].
W puszkach pozostaw wymagany zapas przewodu i zachowaj odpowiednie odległości mocowań od puszek, co ułatwia bezpieczne połączenia i redukuje naprężenia na żyłach [10][6].
Podsumowanie: co decyduje o bezpiecznym montażu kabli w ścianie?
Bezawaryjność zapewniają trzy filary: właściwy przewód dopuszczony do montażu w ścianie, prowadzenie w strefach bezpiecznych z trasą pionową lub poziomą oraz skuteczna ochrona mechaniczna w strefach ryzyka. Dopełnieniem są prawidłowe odstępy od krawędzi konstrukcji, rygor mocowań i zapasu w puszkach, a także kontrola trasy wykrywaczem przed wierceniem [1][2][3][4][8][5][10][6][7]. Zachowanie tych reguł ogranicza ryzyko uszkodzeń, poprawia bezpieczeństwo i ułatwia późniejsze prace wykończeniowe i serwisowe [1][3][4][5][6][7].
