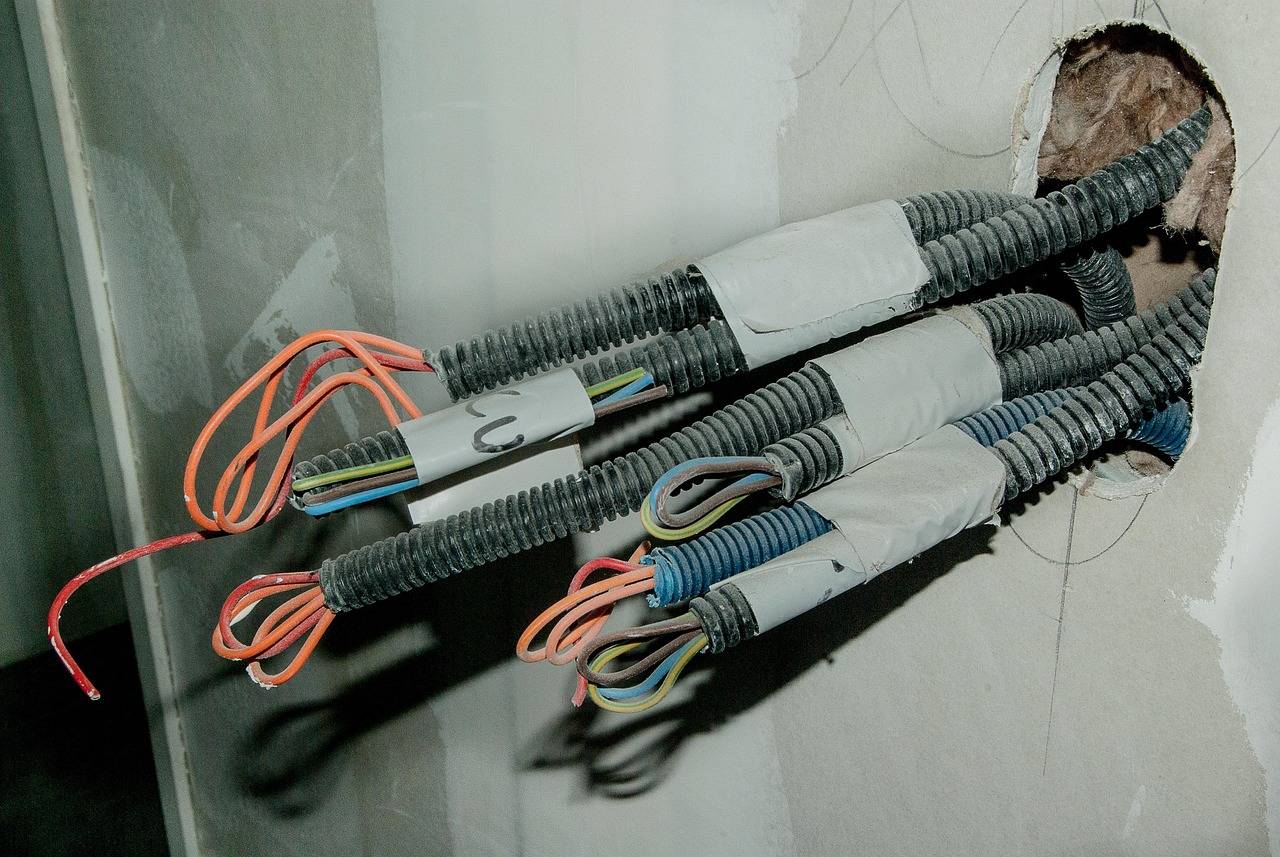

Jak kłaść kable elektryczne aby zapewnić bezpieczeństwo instalacji?

Najpierw zaplanuj trasy i prowadź kable elektryczne wyłącznie pionowo lub poziomo w strefach instalacyjnych, wszystkie połączenia wykonuj w puszkach, stosuj ochronę mechaniczną odpowiednią do ryzyka, zachowaj właściwe odstępy mocowań i zapewnij możliwość późniejszej wymiany bez naruszania konstrukcji. W strefach o podwyższonym ryzyku stosuj RCD. Postępuj zgodnie z PN-HD 60364. Oto jak kłaść kable elektryczne, aby zapewnić trwałe bezpieczeństwo instalacji.

Jak zaplanować trasy kablowe aby zapewnić bezpieczeństwo instalacji?

Plan zaczyna się od wyznaczenia tras w strefach instalacyjnych. Przewody w ścianach prowadzi się pionowo lub poziomo, równolegle do krawędzi ścian, sufitów i podłóg. Prowadzenie na skos jest nieprawidłowe i zwiększa ryzyko uszkodzeń oraz utrudnia późniejszą lokalizację trasy.

Trasy powinny być stabilne, bez gwałtownych załamań i zbędnych krzyżowań. Ograniczenie naprężeń i niepotrzebnych zmian kierunku zmniejsza ryzyko awarii i przegrzewania. Im czytelniejsza i bardziej przewidywalna topologia, tym łatwiejsza diagnostyka i mniejsze prawdopodobieństwo przypadkowego przewiercenia podczas remontu.

Już na etapie projektu należy uwzględnić wymagalność późniejszej kontroli i szybkiej wymiany przewodów bez ingerowania w konstrukcję. Koncepcja powinna rozdzielać funkcje przewodzenia energii, ochrony mechanicznej i serwisowalności.

Gdzie prowadzić przewody w ścianach i sufitach?

Stosuje się strefy instalacyjne zlokalizowane przy krawędziach oraz piony nad i pod puszkami i gniazdami. Dla ścian przyjmuje się obszary w odległości około 15–30 cm od sufitu, podłogi lub pionowych krawędzi ściany, a także piony ponad i poniżej punktów osprzętu. Tak wyznaczone korytarze instalacyjne utrzymują porządek i przewidywalność przebiegu tras.

W sufitach oraz w przejściach między przegrodami zachowuje się przebieg równoległy do krawędzi i unika się układania poza strefami. Zachowanie spójnego układu skraca trasy, ogranicza liczbę krzyżowań i upraszcza kontrolę w przyszłości.

Czym są strefy instalacyjne i jak z nich korzystać?

Strefy instalacyjne to wyznaczone pasma, w których przebiega instalacja. Ich celem jest przewidywalność trasy, lepsza ochrona przed przypadkowym uszkodzeniem i łatwe namierzenie kabli podczas prac wykończeniowych lub modernizacji. Prawidłowe rozmieszczenie przewodów w tych strefach jest podstawową zasadą ograniczającą ryzyko awarii i zagrożeń.

Korzystanie ze stref sprowadza się do konsekwentnego biegu pionowego lub poziomego, bez odchyleń po skosie. Im lepiej utrzymana jest czytelność sieci przewodów, tym sprawniejsza jest diagnostyka i dostęp serwisowy, a ryzyko przypadkowego uszkodzenia jest mniejsze.

Jak dobrać ochronę mechaniczną przewodów?

Dobór ochrony zależy od narażeń. W miejscach zagrożonych uszkodzeniami mechanicznymi, wilgocią lub wpływem czynników zewnętrznych stosuje się osłony, rury osłonowe lub korytka. Takie elementy ograniczają ryzyko zgniecenia, przetarcia, zawilgocenia i przyspieszonej degradacji izolacji.

Zależność jest prosta. Im wyższe ryzyko uszkodzenia, tym silniejsza ochrona i mniejsza ekspozycja instalacji. Odpowiednie osłony zwiększają trwałość, poprawiają bezpieczeństwo i ułatwiają późniejszą wymianę przewodów bez naruszania konstrukcji.

Ochrona mechaniczna jest częścią większej koncepcji bezpieczeństwa. Przewodzenie energii należy fizycznie oddzielić od funkcji osłonowych i od funkcji diagnostycznych. Takie rozdzielenie zwiększa niezawodność oraz skraca czas interwencji serwisowych.

Jak prawidłowo mocować kable?

Mocowania zapewniają stabilność trasy i właściwą geometrię ułożenia. Uchwyty i elementy mocujące rozmieścić należy w odstępach dopasowanych do kierunku prowadzenia. Na odcinkach poziomych odstępy powinny wynosić maksymalnie 30–40 cm, na pionowych 50–60 cm. Zbyt duże luzy lub zbyt rzadkie mocowania zwiększają ryzyko deformacji, odkształceń i uszkodzeń izolacji.

Utrzymanie powtarzalnych odstępów, kontrola promieni gięcia i rezygnacja z ostrych łuków ogranicza naprężenia mechaniczne i poprawia trwałość. Stabilna trasa to mniejsze prawdopodobieństwo przegrzewania, odwarstwienia tynku i późniejszych usterek.

Gdzie wykonywać połączenia i rozgałęzienia?

Połączenia i rozgałęzienia wykonuje się wyłącznie w puszkach instalacyjnych. Ukrywanie połączeń pod tynkiem poza puszkami jest niedopuszczalne. Puszki zapewniają dostęp kontrolny, porządek w przewodach i bezpieczne zaciski, co ułatwia inspekcję i serwis.

Centralizacja połączeń w puszkach poprawia czytelność instalacji i ogranicza liczbę miejsc potencjalnych usterek. Ułatwia także identyfikację obwodów oraz zachowanie zgodności z zasadami bezpiecznego montażu.

Co z instalacjami podtynkowymi?

Dopuszcza się prowadzenie przewodów w tynku pod warunkiem zachowania minimalnej warstwy pokrycia. Warstwa tynku nad przewodami powinna mieć co najmniej 5 mm. Takie ułożenie wymaga jednocześnie zachowania czytelności tras i stref, aby nie utrudniać późniejszych prac.

W planowaniu instalacji podtynkowych priorytetem pozostaje możliwość wymiany przewodów bez naruszania konstrukcji. Rozwiązania systemowe z osłonami i rurami ułatwiają wciąganie lub wyciąganie przewodów i pozwalają utrzymać wysokie standardy bezpieczeństwa oraz serwisowalności.

Jak chronić instalację w strefach szczególnych?

W pomieszczeniach narażonych na wilgoć lub dotyk pośredni konieczne są środki podnoszące bezpieczeństwo. Dla obwodów w łazienkach stosuje się ochronę różnicowoprądową RCD, a przewody i osprzęt dobiera się pod kątem szczelności i odporności środowiskowej. Ochrona mechaniczna i ograniczenie narażeń są tu krytyczne.

Trasy w takich strefach planuje się z naciskiem na minimalizację ekspozycji na wodę i uszkodzenia. Odpowiednie osłony, szczelności i właściwa geometra prowadzenia zmniejszają ryzyko porażenia oraz przyspieszonej degradacji instalacji.

Dlaczego czytelność instalacji jest kluczowa dla bezpieczeństwa?

Czytelny przebieg tras skraca czas reakcji na usterkę, ułatwia diagnostykę i zapewnia przewidywalność podczas remontów. Przewody prowadzone wyłącznie w wyznaczonych strefach zmniejszają ryzyko przypadkowego przewiercenia i awarii wtórnych.

Dokumentowanie przebiegu tras i utrzymanie konsekwentnego układu pionów oraz poziomów wspiera bezpieczeństwo przez cały cykl życia instalacji. Im lepiej odtworzalny przebieg, tym niższe ryzyko błędów montażowych i serwisowych.

Jakie normy i zasady obowiązują?

Instalację prowadzi się zgodnie z PN-HD 60364 oraz powiązanymi wytycznymi dla budynków. Zasady obejmują prawidłowy przebieg tras kablowych, ochronę mechaniczną, wykonywanie połączeń w puszkach, zachowanie czytelności i zapewnienie możliwości późniejszej wymiany bez naruszania konstrukcji.

Zgodność z normami minimalizuje ryzyko przegrzewania, uszkodzeń mechanicznych i błędów montażowych. Trzymanie się standardów jest kluczowe dla długoterminowego bezpieczeństwa użytkowników oraz niezawodności instalacji.

Czy instalacja powinna umożliwiać serwis i wymianę?

Tak. Przewody i kable należy prowadzić tak, aby można je było wymienić bez naruszania konstrukcji budynku. Oznacza to dobór tras, osłon i osprzętu z myślą o łatwym dostępie i szybkiej interwencji serwisowej.

Takie podejście obniża koszty eksploatacji, skraca przestoje i podnosi poziom bezpieczeństwa. Rozwiązania umożliwiające wciąganie i wyciąganie przewodów w sposób kontrolowany wspierają utrzymanie instalacji w dobrym stanie przez długi czas.

Co zapamiętać na koniec?

• Prowadź kable elektryczne tylko pionowo lub poziomo w strefach instalacyjnych i nigdy po skosie.
• Wykonuj połączenia wyłącznie w puszkach instalacyjnych.
• Dobieraj osłony, rury lub korytka do poziomu ryzyka i środowiska pracy.
• Utrzymuj stabilne trasy bez ostrych załamań i bez zbędnych krzyżowań.
• Stosuj odstępy mocowań do 30–40 cm na odcinkach poziomych i do 50–60 cm na pionowych.
• Zapewnij możliwość wymiany przewodów bez naruszania konstrukcji i pamiętaj o minimalnej warstwie tynku 5 mm przy układaniu w tynku.
• W strefach narażonych, w tym łazienkach, stosuj RCD oraz podwyższoną ochronę mechaniczną i środowiskową.
• Pracuj zgodnie z PN-HD 60364, dbając o czytelność i serwisowalność całej sieci.

Tak zaprojektowane i ułożone przewody podnoszą trwałość, upraszczają serwis i realnie wzmacniają bezpieczeństwo instalacji w całym okresie eksploatacji.
