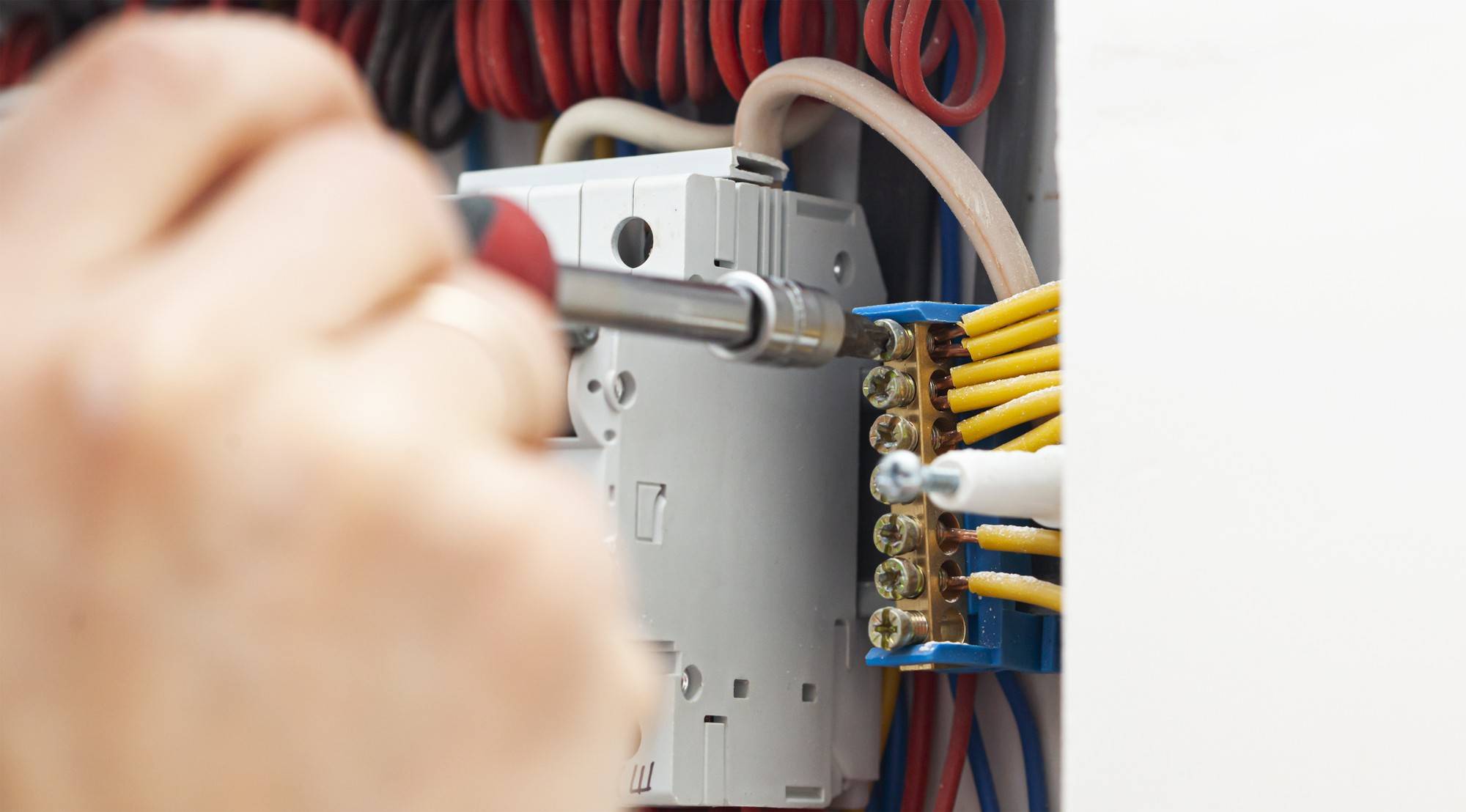

Jak rozprowadzić elektrykę w domu bezpiecznie i zgodnie z przepisami

Na czym polega bezpieczna i zgodna z przepisami instalacja elektryczna w domu?

Instalacja elektryczna w budynku mieszkalnym to zorganizowany układ przewodów, osprzętu, aparatów zabezpieczających i urządzeń ochronnych, zapewniający bezpieczne zasilanie odbiorników energii oraz ochronę użytkowników i mienia [2][3]. Ma ona ograniczać ryzyko porażenia prądem, przepięć, pożaru oraz zapewniać właściwe warunki eksploatacji odbiorników [1][2][3].

Minimalne wymagania konstrukcyjne i użytkowe wyznaczają w Polsce Warunki Techniczne, które określają obowiązkowe standardy projektowania i wykonania instalacji w budynkach oraz uzupełniają je zasady wiedzy technicznej i właściwe normy [1][2][4][5][6].

Jakie są podstawy prawne i obowiązki wykonawcze?

Instalację należy zaprojektować i wykonać zgodnie z przepisami techniczno-budowlanymi oraz aktualną wiedzą techniczną, co wynika z ogólnych wymagań dotyczących robót instalacyjnych i bezpieczeństwa użytkowania [5][1][2]. W budynkach mieszkalnych roboty instalacyjne wewnętrzne prowadzi się dla napięć do 1 kV, co determinuje dobór osprzętu i aparatów [7]. Wymagane jest zastosowanie środków ochronnych określonych w Warunkach Technicznych, w tym RCD, zabezpieczeń nadprądowych, połączeń wyrównawczych, ochrony przeciwprzepięciowej i zasady selektywności [2].

Co obejmuje architektura bezpiecznej instalacji?

Bezpieczna instalacja obejmuje przemyślane ogniwa zasilania od przyłącza do odbiornika. Energia trafia do domu przez złącze instalacji, następnie do rozdzielnicy, gdzie jest rozdzielana na obwody i chroniona odpowiednio dobranymi aparatami [2]. W skład rozdzielnicy wchodzą wyłączniki nadprądowe, wyłączniki różnicowoprądowe oraz ochronniki przepięciowe, a instalację uzupełniają połączenia wyrównawcze i uziemienie, wraz z poprawnie dobranym osprzętem końcowym [2][3].

Jak zaplanować obciążenia i podział na obwody?

Projekt powinien odzwierciedlać realne potrzeby użytkowników, liczbę obwodów i planowane obciążenia, co wpływa na dobór przekrojów żył, rodzajów zabezpieczeń oraz rozmieszczenie punktów oświetleniowych i gniazd [3][4]. Dla bezpieczeństwa i wygody eksploatacji instalację dzieli się na odrębne obwody, stosuje się właściwe wartości zabezpieczeń oraz zasadę selektywności zabezpieczeń, tak aby awaria jednego z odcinków nie powodowała wyłączenia zasilania w całym domu [2][4]. Wymaga się rozdzielenia obwodów oświetleniowych i gniazd ogólnych oraz wydzielenia obwodów dla pomieszczeń i stref o podwyższonych wymaganiach i obciążeniach, co ogranicza zasięg ewentualnej awarii i poprawia niezawodność zasilania [2][4].

Jak prawidłowo prowadzić i dobierać przewody?

Trasy przewodów prowadzi się prostoliniowo, równolegle do krawędzi ścian i stropów, co ogranicza ryzyko mechanicznych uszkodzeń i ułatwia późniejsze prace remontowe oraz diagnostyczne [2]. W obwodach rozdzielczych i odbiorczych stosuje się oddzielny przewód ochronny i neutralny, co jest fundamentem skutecznej ochrony przeciwporażeniowej [2]. Dla przewodów o przekroju do 10 mm² wymagane są żyły miedziane, a przekrój dobiera się do obciążalności prądowej i warunków ułożenia [2]. Całość projektuje się i wykonuje w granicach napięć instalacji wewnętrznych budynków mieszkalnych do 1 kV [7].

Dlaczego selektywność zabezpieczeń jest kluczowa?

Selektywność zabezpieczeń oznacza taki dobór wyłączników, by w przypadku uszkodzenia zadziałało tylko zabezpieczenie najbliższe miejscu awarii, bez zbędnego odcinania pozostałych obwodów [2]. Brak selektywności zwiększa ryzyko odłączenia zasilania w całym domu, co obniża bezpieczeństwo i komfort użytkowania [2][3].

Jak działa ochrona przeciwporażeniowa i po co RCD?

Ochrona przeciwporażeniowa to zestaw środków, które ograniczają ryzyko porażenia, w tym stosowanie przewodów ochronnych, uziemienia, połączeń wyrównawczych oraz wyłączników różnicowoprądowych [2][3]. RCD uzupełniają ochronę przeciwporażeniową i przeciwpożarową, a w sytuacji uszkodzenia izolacji lub pojawienia się prądu upływu samoczynnie wyłączają zasilanie chronionego obwodu [2]. Skuteczność tych środków rośnie, gdy instalacja ma wydzielone przewody ochronne i neutralne oraz właściwie zaprojektowane uziemienie [2][3].

Na czym polega ochrona przeciwprzepięciowa?

Ochrona przeciwprzepięciowa ogranicza skutki wyładowań atmosferycznych i przepięć łączeniowych, które mogą uszkodzić odbiorniki i aparaturę w rozdzielnicy [1][2]. Zastosowanie ochronników w odpowiednich stopniach w rozdzielnicy oraz zgodność z wymaganiami Warunków Technicznych minimalizują szkody i przerwy w zasilaniu [1][2].

Czym są połączenia wyrównawcze i uziemienie?

Połączenia wyrównawcze główne i miejscowe łączą przewody ochronne z metalowymi elementami innych instalacji oraz z konstrukcją budynku, co zmniejsza różnice potencjałów i ryzyko porażenia [2]. Skuteczne uziemienie, razem z połączeniami wyrównawczymi, stanowi krytyczny element systemu ochrony użytkowników i ma bezpośredni wpływ na działanie zabezpieczeń, w tym RCD [2][3].

Jak przebiega przepływ energii i działanie zabezpieczeń?

Energia dostarczana jest przez złącze instalacji do rozdzielnicy, gdzie następuje podział na obwody i ochrona przez aparaty zabezpieczające [2]. Przy zwarciu lub przeciążeniu zadziała wyłącznik nadprądowy, który odłącza tylko uszkodzony obwód, jeśli zachowano selektywność [2]. W razie prądu upływu do ziemi zadziała RCD, odłączając zasilanie i ograniczając ryzyko porażenia oraz pożaru [2]. Ochronniki przepięciowe redukują skutki przepięć, chroniąc instalację i odbiorniki [1][2].

Jak zapewnić zgodność wykonania z Warunkami Technicznymi?

Wykonanie musi odpowiadać wymaganiom określonym w Warunkach Technicznych, obejmującym m.in. rozdzielenie żył ochronnych i neutralnych, zastosowanie RCD, zabezpieczeń nadprądowych, połączeń wyrównawczych, ochrony przeciwprzepięciowej oraz zachowanie zasady selektywności zabezpieczeń [2]. Wymagana jest także zgodność z właściwymi normami i wiedzą techniczną, co stanowi obowiązek wykonawcy i inwestora [4][5].

Kiedy i jak kontrolować instalację?

Regularna kontrola instalacji obejmuje sprawdzenie stanu i jakości połączeń, osprzętu, zabezpieczeń, skuteczności środków ochrony przeciwporażeniowej, uziemień oraz oporności izolacji przewodów [3]. Przeglądy potwierdzają utrzymanie parametrów bezpieczeństwa i gotowości do dalszej eksploatacji zgodnie z wymaganiami użytkowania budynków mieszkalnych [3].

Co z niezawodnością zasilania w obiektach o wyższym znaczeniu bezpieczeństwa?

W budynkach o większym znaczeniu bezpieczeństwa zaleca się zasilanie co najmniej z dwóch niezależnych źródeł i zastosowanie układu samoczynnego załączania rezerwy, co ogranicza ryzyko przerwy w dostawie energii i zwiększa odporność instalacji [8].

Jakich błędów unikać, aby instalacja była bezpieczna i zgodna?

• Rezygnacja z rozdzielenia przewodów ochronnych i neutralnych, co obniża skuteczność ochrony i działanie RCD [2].
• Brak selektywności zabezpieczeń, skutkujący wyłączeniem zasilania w całym domu przy lokalnej awarii [2][3].
• Nieprawidłowe prowadzenie tras przewodów, które zwiększa ryzyko uszkodzeń i utrudnia serwis [2].
• Pomijanie ochrony przeciwprzepięciowej, narażające odbiorniki na skutki przepięć [1][2].
• Zaniedbanie połączeń wyrównawczych i uziemienia, co zwiększa różnice potencjałów i ryzyko porażenia [2][3].
• Brak regularnej kontroli instalacji, który powoduje nieskuteczną ochronę i narusza wymagania bezpieczeństwa użytkowania [3].

Podsumowanie: jak rozprowadzić elektrykę w domu bezpiecznie i zgodnie z przepisami?

Aby instalacja była bezpieczna i zgodna z przepisami, należy zaprojektować ją według Warunków Technicznych i wiedzy technicznej, przewidzieć odpowiedni podział na obwody, dobrać przekroje przewodów i zabezpieczenia, rozdzielić przewody ochronne i neutralne, zastosować RCD, zabezpieczenia nadprądowe, ochronę przeciwprzepięciową, wykonać połączenia wyrównawcze i uziemienie, prowadzić przewody prostoliniowo oraz zapewnić selektywność zabezpieczeń i systematyczne przeglądy instalacji [1][2][3][4][5][7][8].

Wykorzystane materiały

1. https://sip.lex.pl/akty-prawne/dzu-dziennik-ustaw/warunki-techniczne-jakim-powinny-odpowiadac-budynki-i-ich-16964625/dz-4-roz-8
2. https://sip.lex.pl/akty-prawne/dzu-dziennik-ustaw/warunki-techniczne-jakim-powinny-odpowiadac-budynki-i-ich-16964625/par-183
3. https://sip.lex.pl/akty-prawne/dzu-dziennik-ustaw/warunki-techniczne-uzytkowania-budynkow-mieszkalnych-16850885/roz-15
4. https://www.doepke.pl/warunki-techniczne-normy-elektryczne
5. https://www.instalacjeelektrycznekrakow.pl/artykul/najwazniejsze-przepisy-prawne-dotyczace-elektryki/
6. https://sip.lex.pl/akty-prawne/dzu-dziennik-ustaw/warunki-techniczne-jakim-powinny-odpowiadac-instalacje-16790042
7. https://www.ksiegarniatechniczna.com.pl/warunki-techniczne-wykonania-i-odbioru-robot-budowlanych-czesc-d-roboty-instalacyjne-elektryczne-zeszyt-1-instalacje-elektryczne-i-piorunochronne-i-telekomunikacyjne-w-budynkach-mieszkalnych.html
8. https://sep.com.pl/opracowania/Niektore%20ustalenia%20norm%20i%20przepisow%20dotyczacych%20instalacji%20elektrycznych.pdf
